Volume Renderingの課題

概要

　このJavaアプレットは、1998年度の「情報科学特論IV」の課題3を実現したものです。

　このJavaプログラムは、JDK1.1に準拠するように書いてあるため、JDK1.0の仮想マシンを塔載したブラウザでは動作しません。Netscape 4.5 以上・Internet Explorer 4以上、などで御覧下さい。非常に重いアプレットですので、できる限りIE4で御覧になることをお勧めします。

説明

　3次元配列に「不透明度」の入ったデータを可視化するプログラムです。可視化の方法は教科書にある方法に従って、各ボクセル毎の輝度値を求めました。

　レイ・キャスティングにおけるサンプリングは、レイに沿って等間隔に行ないました。そのため、輝度・不透明度ともに、tri-linear補間によって計算されています。

ソースコード

データについて

　以下の表に、実際にボリュームレンダリングをしてみた結果の画像と、その画像の説明を示します。画像をクリックすると、その画像を表示するアプレットを実行することができますが、大変重い計算を行うので、十分なマシンパワーが必要かも知れません。(あまりにヒドいアプレットなのでリンクを外しました(^^;)

画像	説明

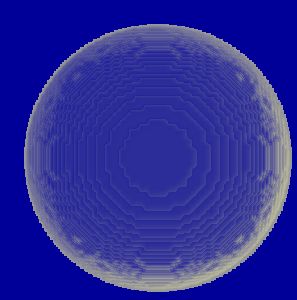

	物体内部の全ての点の不透明度が均一の場合です。 不透明度が均一だと、輝度を求めるための法線ベクトルが求まらないため、そのような所の輝度は0と仮定して生成しました。そのため、中央が殆ど透けてしまっています。

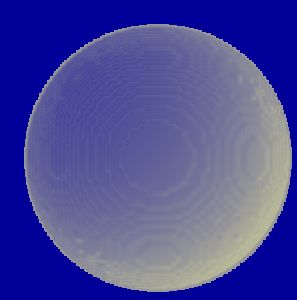

	球の中心へ行く程、透明度が増す場合です。意図通り、中空な感じが表れています。

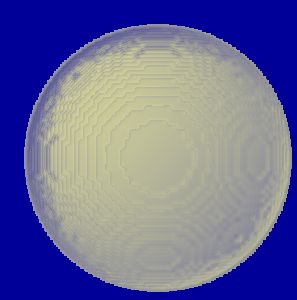

	球の中心へ行く程、不透明度が増す場合です。これも、意図通り、中身がつまった感じが表れています。

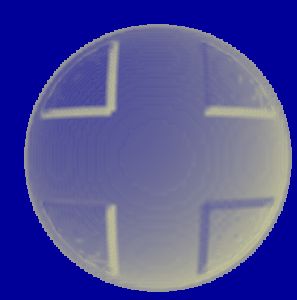

	球の中心に、3方向に穴を空けたようなデータを作ってみました。球の中心を原点とした座標系を考えたときに、それぞれの軸の周りだけ、その他の部分の1/3の不透明度になっています。
